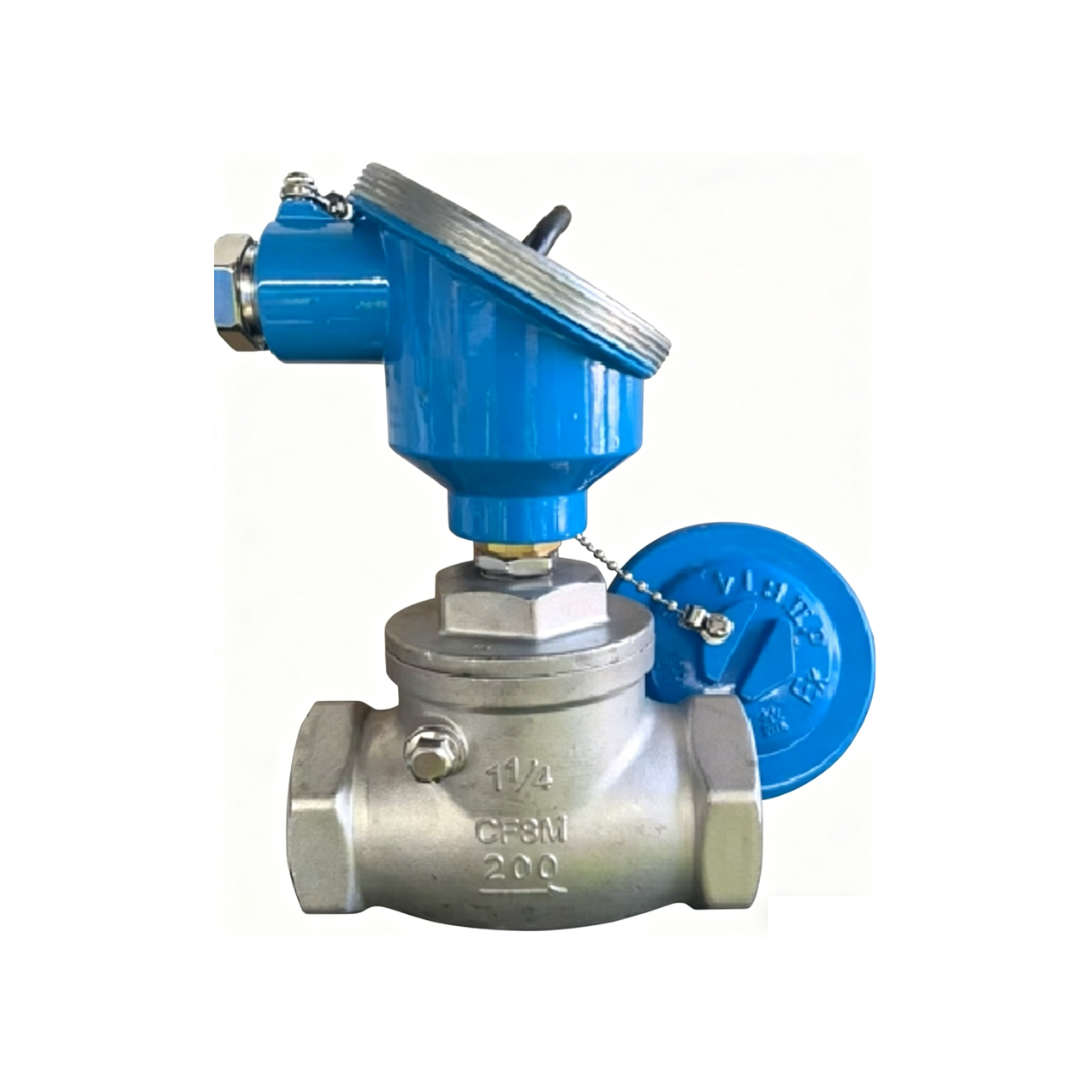

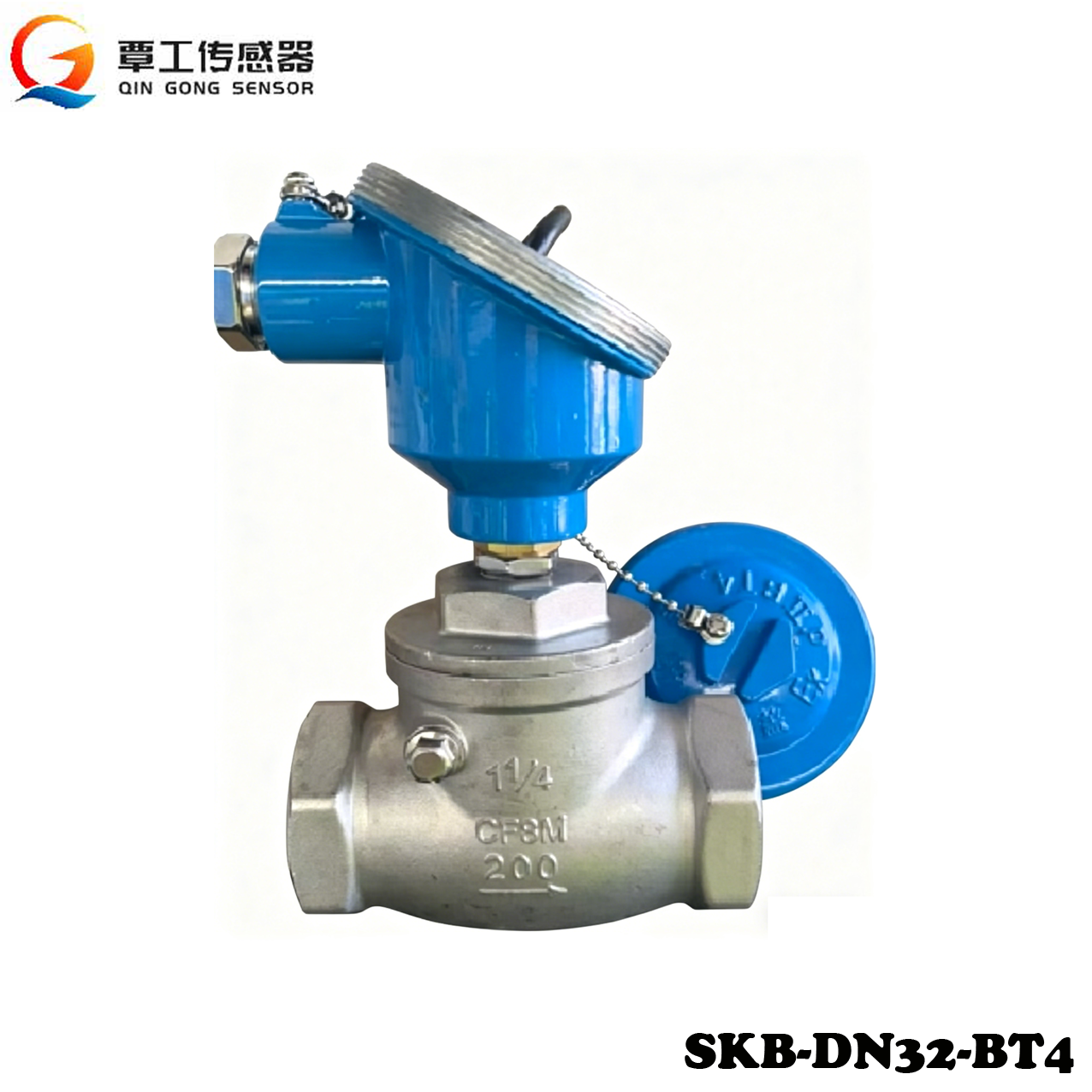

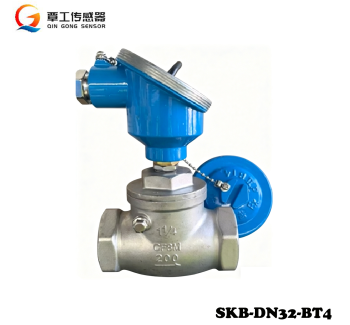

SKB-DN32-BT4 防爆型水流开关
产品介绍
1.1 产品概述
SKB-DN32-BT4 防爆型水流开关是专为工业防爆环境设计的流量控制装置，采用磁控干簧管技术配合挡板重力复位结构，能够精准检测管路中液体的流动状态，输出开关量信号。产品外壳采用304不锈钢材质，具备ExdIIBT4防爆等级认证，可广泛应用于石油化工、煤矿、制药等易燃易爆危险环境中的水/油类液体流量监控。
1.2 产品特点
ExdIIBT4 防爆等级，适用于易燃易爆危险环境
304 不锈钢整体材质，耐腐蚀、耐高温
进口干簧管感应元件，性能稳定可靠
IP65 高防护等级，防尘防水
开关量/干触点信号输出，接口简单易用
支持水平/垂直安装，适配多种管路场景
1.3 工作原理
采用磁控干簧管 + 挡板重力复位原理，当管路中有水流动时，水流推动内部挡板动作，带动磁钢靠近干簧管，使干簧管触点吸合，输出闭合信号；当水流停止或流量降低到断开值时，挡板在重力作用下复位，磁钢远离干簧管，触点断开，信号恢复常态。
1.4 参数项规格说明
| 参数项 | 规格 |
|---|---|
| 型号 | SKB-DN32-BT4 |
| 公称通径 | DN32（1.2 寸） |
| 防爆等级 | ExdIIBT4 |
| 工作介质 | 水 / 油类液体 |
| 信号类型 | 开关量 / 干触点信号 |
| 感应元件 | 进口干簧管（常开） |
| 最大使用电压 | DC 24V |
| 最大负载电流 | DC 24V 0.3A |
| 使用寿命 | 10 万次 |
| 闭合流量 | 11 L/min |
| 断开流量 | 10 L/min |
| 最大流量 | 不限 |
| 工作温度 | -20～120℃（建议长期≤100℃） |
| 工作压力 | 0.05～1.8MPa（建议长期≤1.6MPa） |
| 防护等级 | IP65 |
| 接口尺寸 | R1¼″（1.2 寸）内牙 |
| 安装方式 | 水平安装；垂直安装时进水口朝下 |
| 产品材质 | 304 不锈钢 |
| 常规线长 | 450mm（可定做） |
安装说明
安装前请确认管路中无杂物，避免堵塞
推荐优先水平安装，确保内部挡板动作流畅
如需垂直安装，必须保证进水口方向朝下
接口处使用密封生料带缠绕，确保无泄漏
接线时注意防爆规范，在安全区域内连接控制线路
首次使用前请进行通水测试，确认开关信号正常触发
注意事项
工作介质温度请勿超过120℃，长期使用建议控制在100℃以内
工作压力请勿超过1.8MPa，长期使用建议不超过1.6MPa
禁止用于测量强腐蚀性液体（如强酸、强碱）
定期检查管路清洁度，防止杂质卡滞挡板
维护检修前必须切断管路压力和电源
防爆环境下使用请严格遵守相关安全规范
